Caddy و انواع آن

در این مقاله قصد داریم Caddy  های هارد سرورهای اچ پی را مورد بررسی قرار دهیم.

ابتدا سوالی که مطرح میشود این است که Caddy  چیست و چه کاربردهایی دارد؟

در واقع Caddy  یا Carrier و یا Cage ها، یک براکتی هستند که هاردهای سرور داخل آن قرار گرفته و پیچ میشوند تا نصب هاردها روی سرور را ساده تر کرده و البته مهمترین وظیفه آن، Hot Plug  یا Hot Swap کردن هارد می باشد. یعنی زمانی که ما نیاز به افزودن یک هارد درایو به سرورمان داشته باشیم، به واسطه وجود Caddy، به راحتی میتوانیم بدون دغدغه پیچ کردن یا فیکس کردن هارد ویا حتی باز کردن درب سرور، هارد مورد نظر را در جای مخصوص به خودش نصب کنیم، و یا اگر بعنوان مثال نیاز به خارج کردن یک هارد داشته باشیم، به راحتی و با فشردن یک دکمه، می توانیم هارد مورد نظر را خارج کنیم.

حالا که با کلیات Caddy ها آشنا شدیم، نگاهی به تاریخچه آنها بیاندازیم.

Caddy ها از زمان ظهور هاردهای اسکازی (SCSI) ، که به جرات انقلاب بزرگی در زمینه ذخیره سازها بوجود آوردند، نقش پررنگ تری را نسبت به گذشته ایفا کردند تا جایی که Caddy ها تقریبا تبدیل به یک عضو حیاتی و مهم و جدانشدنی برای هاردها شدند به طوری که تقریبا تمامی برندهای تولید کننده سخت افزار سرور از جمله شرکت معظم اچ پی، هاردهای قابل نصب بر روی سرورها را ملزم به استفاده از Caddy   کردند. البته که بصورت محدود استثنا هم وجود دارد.

طبق عکس های پایین، می توانید مدل های مختلف از Caddy های محصولات اچ پی را مشاهده کنید.

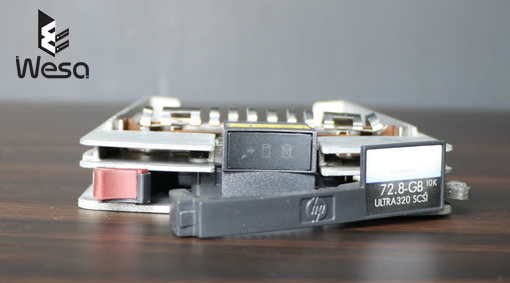

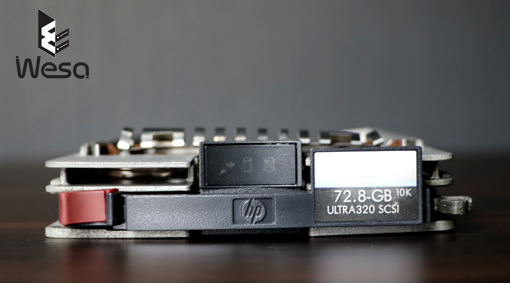

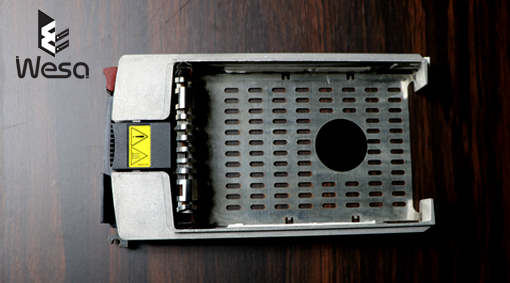

نمونه Caddy  برای هاردهای اسکازی (SCSI) در قالب LFF یا 3.5 اینچی مناسب برای سرورهای اچ پی نسل سوم و چهارم

در مورد نمونه فوق می توان به این موضوع اشاره کرد که چون هاردها هنوز درابتدای مسیر پیشرفت بودند، خیلی امکانات زیادی روی Caddy به چشم نمیخورد.

 کلید Eject که برای باز شدن دستگیره Caddy  کاربرد داشته، به همراه سه عدد LED که روی آن تعبیه شده جهت اطلاع رسانی از شرایط هارد مذکور به ادمین .

اما در ادامه، به دلیل پیشرفت بیشتر هاردها و تولد تکنولوژی SAS، این Caddy  ها در دو قالب SFF و LFF عرضه شدند.

منظور از SFF، هاردهای 2.5 اینچی و LFF هاردهای 3.5 اینچی میباشد که در زیر نمونه های آن را شاهد هستیم.

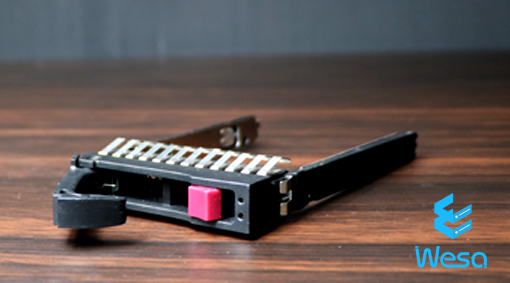

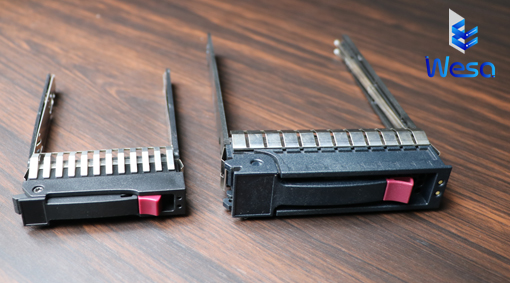

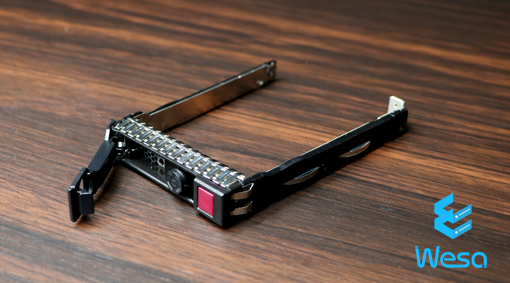

نمونه Caddy  برای هاردهای SAS در قالب SFF (2.5") و LFF (3.5") مناسب برای سرورهای اچ پی نسل پنجم و ششم و هفتم و ذخیره سازهای اچ پی مثل MSA 2040

این مدل Caddy ها مدت زمان تقریبا زیادی تولید و عرضه شدند تا آنجا که سه نسل از سرورهای اچ پی و استوریج های هم نسل با آن سرورها را شامل میشدند.

در این مدل Caddy ها، کلید Eject به همراه دستگیره مربوط به آن همانند مدلهای قبل، در شمایل متفاوتی ارائه شدند و در کنار آن، دو عدد LED تعبیه شد که با نمایش رنگ های سبز و نارنجی و قرمز، بصورت ثابت و چشمک زن و در حالت های ترکیبی، می توانستند کاربر را از موقعیت هاردها مطلع سازند.

اما با پیشرفت چشمگیر سرورهای اچ پی و طبیعتا اکسسوری مربوط به آنها، در نسل هشتم سرورهای اچ پی Caddy های آن هم پیشرفت زیادی کرده و بصورت هوشمند ارائه شدند.

همانطور که در عکس های پایین قابل مشاهده می باشند، Caddy ها همانند گذشته با یک کلید eject و دستگیره مربوط به آن تولید شدند اما دو تغییر به شدت اساسی و کاربردی به آنها اضافه شد.

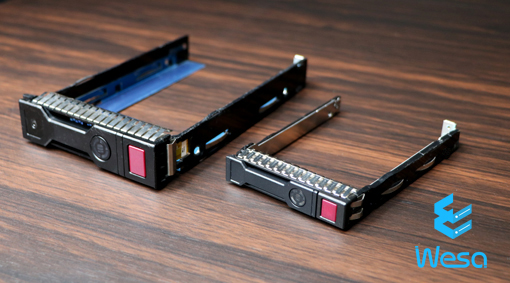

نمونه Caddy  برای هاردهای SAS در قالب SFF (2.5") و LFF (3.5") مناسب برای سرورهای اچ پی نسل هشتم  نهم و دهم

همانگونه که در عکس بالا شاهد هستیم، در این نمونه از Caddy های اچ پی، LED های مربوط به اطلاع رسانی در رابطه با هارد، به شدت پیشرفت کرده و جزییاتی بی نظیر از حالت های مختلف هارد را گزارش میدادند. این نمونه، تقریبا معروفترین و پرکاربرد ترین مدل از Caddy های سرورهای اچ پی که به نام Smart Carrier ها معروف هستند و به واسطه عمر طولانی خود، سه نسل از سرورهای اچ پی را شامل شدند. در واقع از نسل هشتم آغاز و پس از پشتیبانی نسل پرطرفدار نهم، با پایان عمر نسل دهم، عمر این Caddy های کاربردی نیز به پایان رسید.

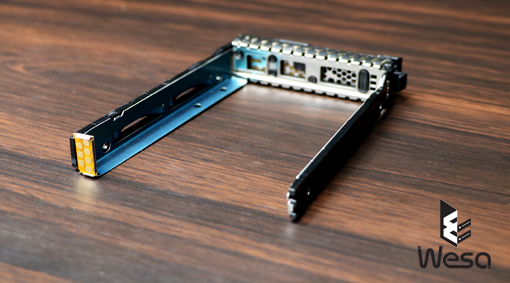

طبق نمونه زیر یک برد الکترونیکی کوچک به Caddy ها اضافه شد، تا به واسطه آن، سرور علاوه بر کنترل LED های جلوی Caddy، بتواند از اصالت و سلامت آن Caddy هم مطلع و جزییات آن را در اختیار کاربر قرار دهد.

اما با ظهور نسل یازدهم از سرورهای اچ پی، و البته کمی قبل تر از آن یعنی در Gen10 Plus، شرکت اچ پی با توجه پیشرفت فوق العاده در رابطه با نرم افزارهای مدیریت سرورهای خود، همچون محیط  iLO ، نیاز به اطلاع رسانی شرایط هاردها بصورت فیزیکی را از روی Caddy ها محدود نموده و مجددا به یک نسل قبل تر از Smart Carrier  ها برگشت. مدل های امروزی از Caddy  های اچ پی همچون گذشته به همراه یک کلید eject و دستگیره مربوط به آن و دو عدد LED کوچک جهت اطلاع از شرایط هاردها ارائه می شوند و وظیفه کسب اطلاعات بیشتر از موقعیت هاردها را به محیط هایی همچون iLO واگذار کرده است.

در زیر نمونه های این Caddy  ها که با نام Base Carrier  شناخته می شوند را میبینیم.

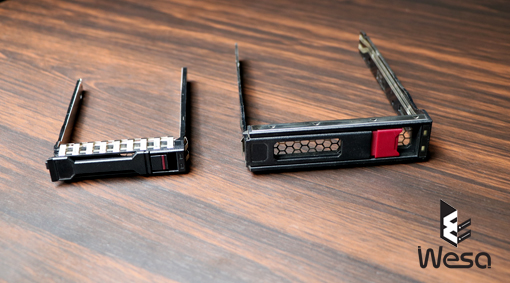

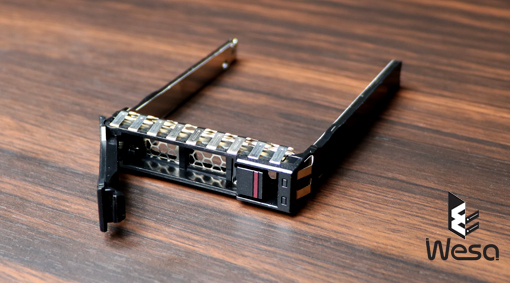

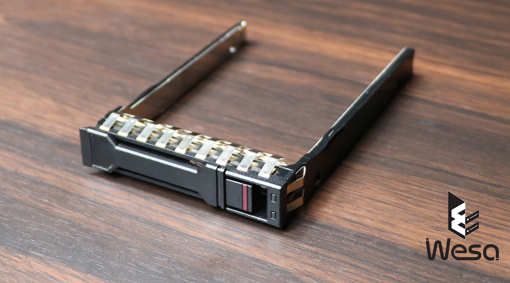

نمونه Caddy  برای هاردهای SAS در قالب SFF (2.5") و LFF (3.5") مناسب برای سرورهای اچ پی Gen10+ و نسل یازدهم و دوازدهم

همانطور که در عکس بالا قابل مشاهده می باشد، در این مدل Caddy  ها همچون نسل هفتم از سرورهای اچ پی،  و بر خلاف مدل های نسل هشتم و نهم، صرفا دو عدد LED کنار Caddy جهت اطلاع رسانی از وضعیت هاردها تعبیه شده که با رنگ های نارنجی، سبز و آبی بصورت ثابت و چشمک زن و ترکیبی میتوانند کاربر را از وضعیت فعلی هارد مذکور مطلع نمایند.

در آخر لازم به ذکر است، اگر در مورد موضوع بالا و سرورهای اچ پی سوالی دارید، کارشناسان فنی ما آماده پاسخگویی به شما هستند.
