یکی از حیاتی ترین قسمت های جلوس سرور، بخش front panel آن است که شامل led ها و کلیدهای کاربردی میباشد. به واسطه این بخش، ما می توانیم در حالت کلی از سلامت سرور خود مطلع شویم. اینجا قصد داریم آیتم های مربوط به این بخش سرور را مورد بررسی قرار داده و کاربرد هرکدام را ببینیم.

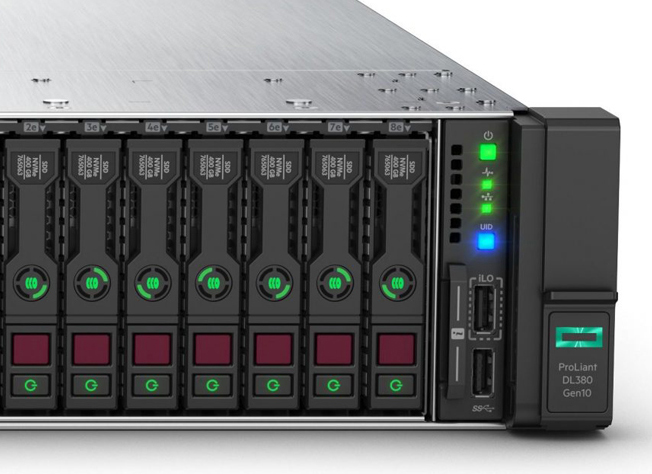

Front Panel در سرور DL380 Gen10، گوشه سمت راست و چسبیده به گوشواره راست، واقع شده.
اولین کلید، power button است،
اسم کامل این کلید، power on/ standby button، میباشد که مشخصا سوییچ روشن و خاموش کردن سرور است. این کلید، مجهز به یک LED بوده که کاربردهای زیادی دارد.

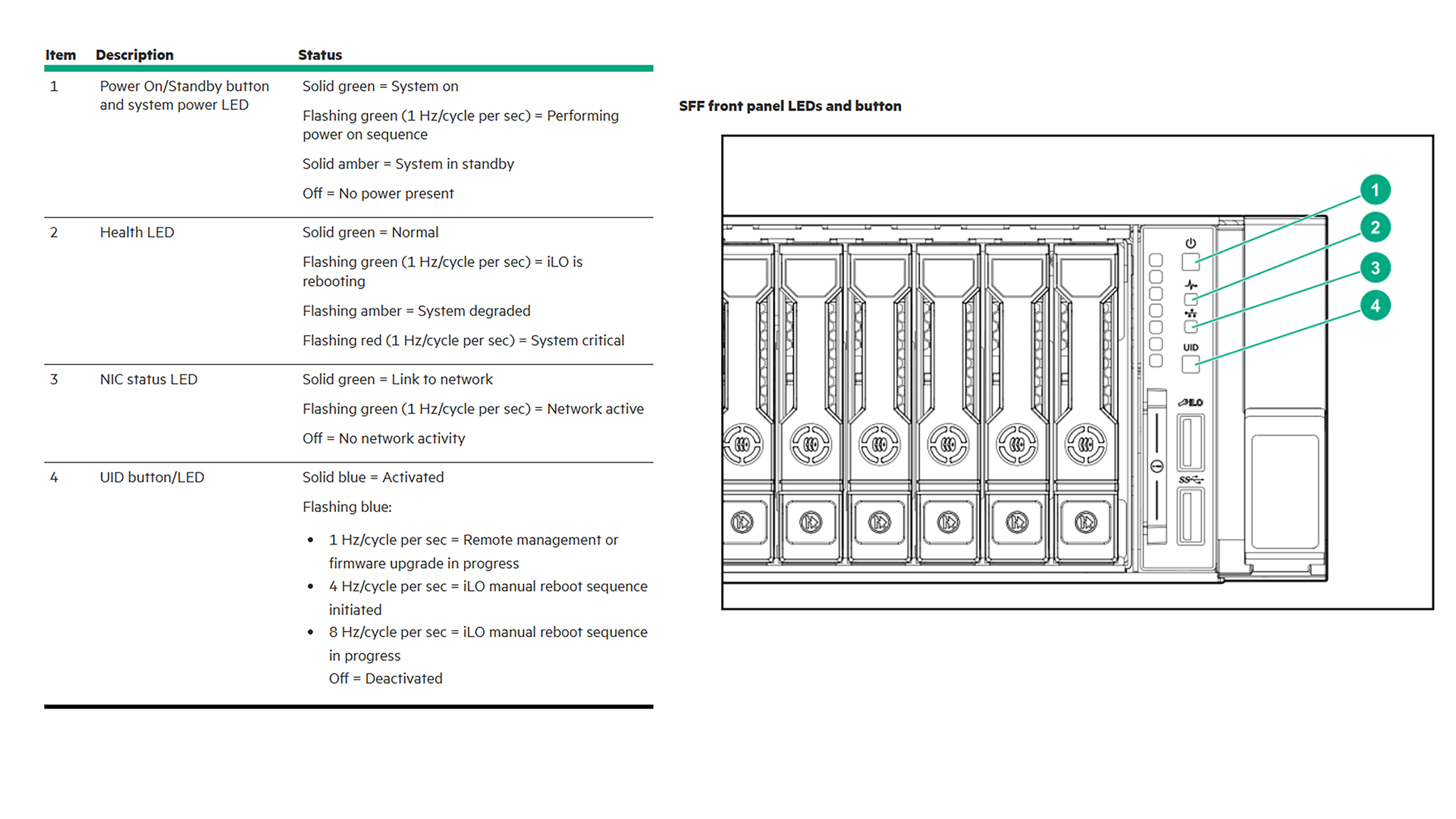

بر اساس شکل بالا، اچ پی یک داکیومنت در مورد این کلید ارائه کرده که توضیحات آن به این صورت است:
اگر Power Button، بصورت سبز رنگ و ثابت باشد، یعنی سرور روشن است.
اگر به شکل سبز چشمک زن باشد، سرور در حال بررسی سخت افزار برای روشن شدن است. پس اگر پاور باتن سرور در حالت سبز چشمک زن باشد، باید منتظر باشیم که تا چند ثانیه ی دیگر، led ثابت شده و دستگاه روشن شود مگر اینکه برای سرورمشکلی بوجود آمده باشد، حالا اگر به رنگ کهرباییه ثابت باشد، به این معنیست که کابل برق به سرورپلاگ شده، اما در حالت خاموش است. و در آخر، اگر هم در کل LED مربوط به power button خاموش باشد، طبیعتا یعنی هیچ کابل برقی به سرور وصل نشده، درواقع برق درسیستم نیست،
این کلید، بوسیله led خود، در بحث ترابلشوت سرور بشدت کارایی دارد.
زیر power button، ال ای دی مربوط به وضعیت سلامت سرور یا health status را داریم که وضعیت سلامت فعلیه سرور را نمایش میدهد.
این LED، با علامت heart beat یا ضربان قلب نمایش داده می شود. در پایین موقعیت های مختلف آن را بررسی می کنیم.
موقعیت اول، سبز ثابت، اگر سرور ما در وضعیت نرمال باشد، این led بشکل سبزه ثابت است، اگر سبز چشمک زن باشد، یعنی آیلو در حال ریستارت شدن است، اگر کهرباییه چشمک زن باشد، system degraded شده، یعنی در یکی از قسمت ها یک خرابی بوجود آمده، مثلا یکی از هاردها fail شده، ولی logical drive مربوطه هنوز سالم است و فقط بایستی هارد معیوب را عوض کرده تا مجدد Raid ما به حالت Rebuiled تغییر وضعیت دهد. مورد بعدی، قرمز چشمک زن است، که حالت system critical نامیده میشود و مواقعی که اتفاق می افتد، وضعیت سرورمان بحرانی شده، مثلا یکی از cpu ها آسیب دیده، یا، مثلا raid کلا fail شده.
مورد بعدی، NIC status LED هست که وضعیت پورتهای شبکه ما را نمایش میدهد و با علامت نتورک مشخص شده.
حالتهای مختلف آن به شرح زیر است
اگر سبزه ثابت باشد، یعنی کابل شبکه به پورت lan پلاگ شده، زمانی که پورت شبکه ما در حال نقل و انتقال دیتا بوده و در واقع اکتیو باشد، این led به حالت سبز چشمک زن دیده می شود و اگر خاموش باشد هم، مشخصا هیچ کابل شبکه ای به پورت های نتورک ما وصل نیست.
کلید UID یا Unit Identification،
کاربرد اصلی این کلید، برای شناسایی یک سرور خاص، داخل رک است، که جلو و پشت سرور، تعبیه شده و میتوانیم آنها را، هم بصورت فیزیکی، و هم از داخل آیلو، کنترل کنیم، البته، UID جلوی سرور، علاوه بر LED، کلید هم هست که با زدن آن ، LED آبی رنگ آن روشن میشود، ولی، پشت سرور، معمولا فقط بصورت led بوده و کلیدی در کار نیست، البته که لزوما به این شکل نیست و در بعضی از مدلهای اچ پی، UID پشت سرور هم بصورت کلید ارائه شده.
حالا، فرض کنید در یک رک، مثلا ۱۰ عدد سرور دارید و نیاز دارید، یکی از سرورها را، upgrade کنید، یا به هر دلیلی بخواهید آن را شناسایی کنید، اینجا میتوانیم با روشن کردن کلید UID، سرور مورد نظر را هم از جلو و هم از پشت شناسایی کرده تا مثلا به اشتباه، تغییرات مورد نظر را روی سرور دیگر انجام ندهیم.
حالت های آن به شرح زیر است
اگر به شکل آبی ثابت باشد، در حالت اکتیواست، یعنی روشن شده تا سرور مورد نظر شناسایی شود. اگر خاموش باشد، طبیعتا uid در موقعیت دی اکتیو است، حالا اگر به ازای هر ثانیه، یک عدد چشمک بزند، یعنی ریموت کنسول فعال شده، یا سرور در حال آپدیت فریمورمی باشد، اگر ۴ بار در ثانیه چشمک بزند، پیام متوالی برای ریستارت سرور از محیط آیلو ارسال شده، و اگر هم ۸ بار بزند، یعنی فرمان ریستارت دستی از محیط آیلو، در حال اجراست.

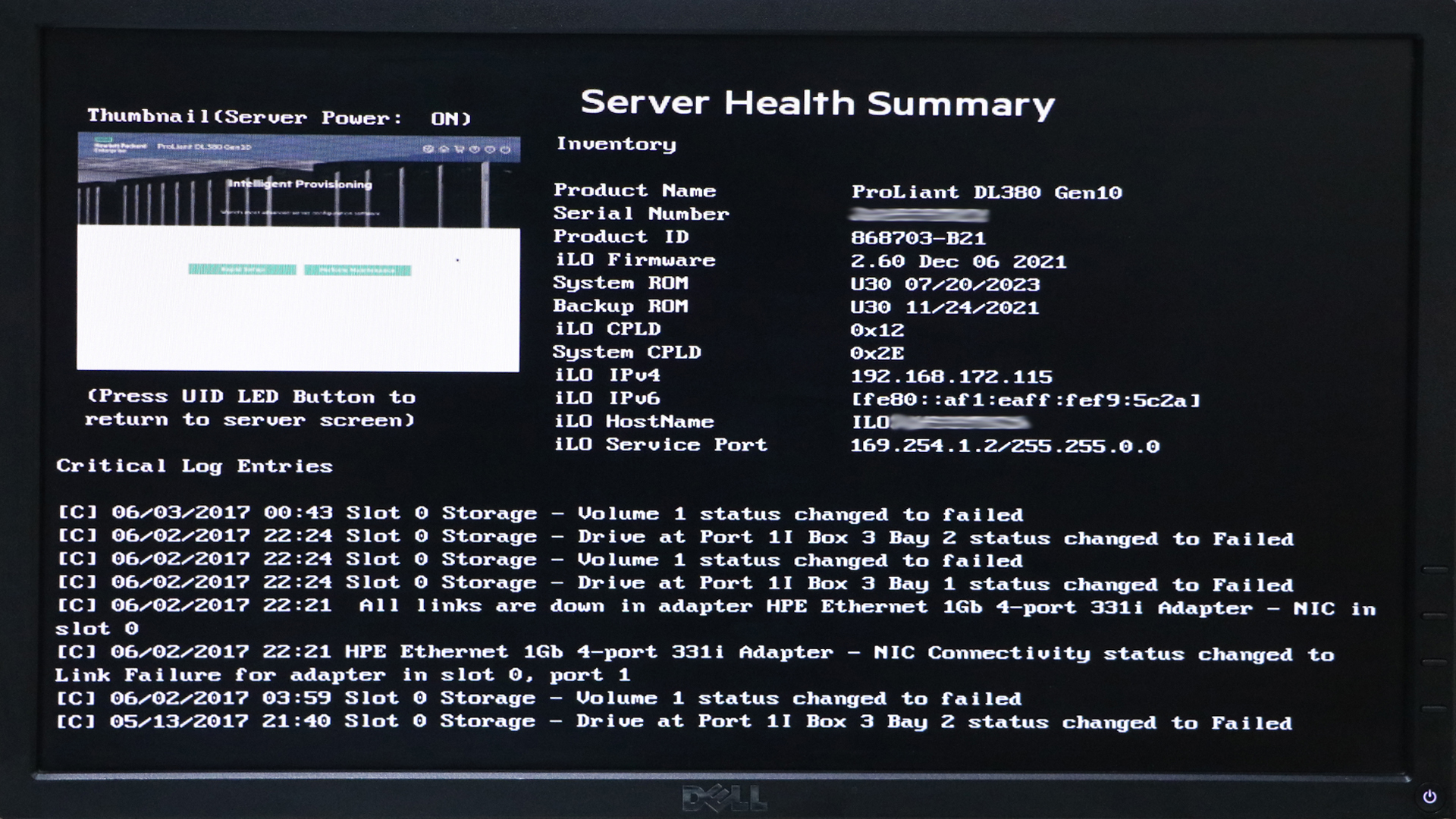

در نسلهای قدیمی تر سرورهای اچ پی، زمانی که سرور خاموش بود و فقط به برق وصل بود، با زدن کلید uid ، گزارش سلامت سرور روی مانیتور لوکال نمایش داده میشد، اما از نسل دهم سرورهای اچ پی، در هر محیطی که باشیم، حتی زمانی که سیستم عامل هم بالا آمده باشد، با یکبار زدن کلید uid میتوانیم server health summary را، روی مانیتور لوکال ببینیم و با زدن مجدد کلید، می توانیم خلاصه گزارش را ببندیم. در زیر نمونه تصویر مانیتورمتصل به سرورمشاهده میشود و همانطور که در تصویر مشخص است، میتوانیم health summary سرور را ببینیم، که شامل، اسم محصول، پارت نامبر، سریال نامبر، ورژن فریمور آیلو و ROM سرور، آی پی iLO و در نهایت لاگهای critical سرور نشان داده شده.
